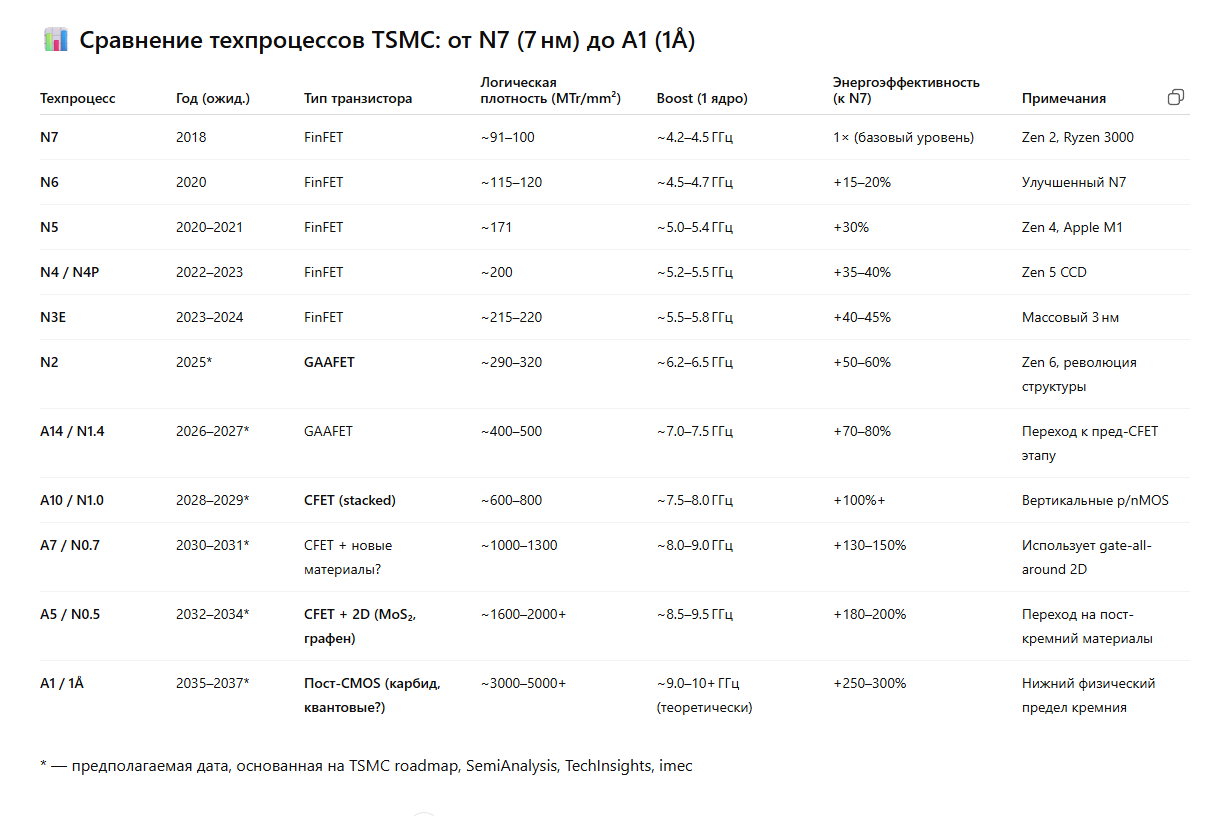

таблица от TSMC N7 к TSMC A1 (грубая оценка от ChatGPT)

Вот расширенная таблица эволюции техпроцессов TSMC от N7 (7 нм) до A1 (1 ангстрем = 0.1 нм) — включая как реальные, так и перспективные/исследуемые технологии.

рост плотности в 30-50 раз, рост частоты (boost) в 2.2 раза (ожидаемая дата поставок 2038+ гг)

	пруф

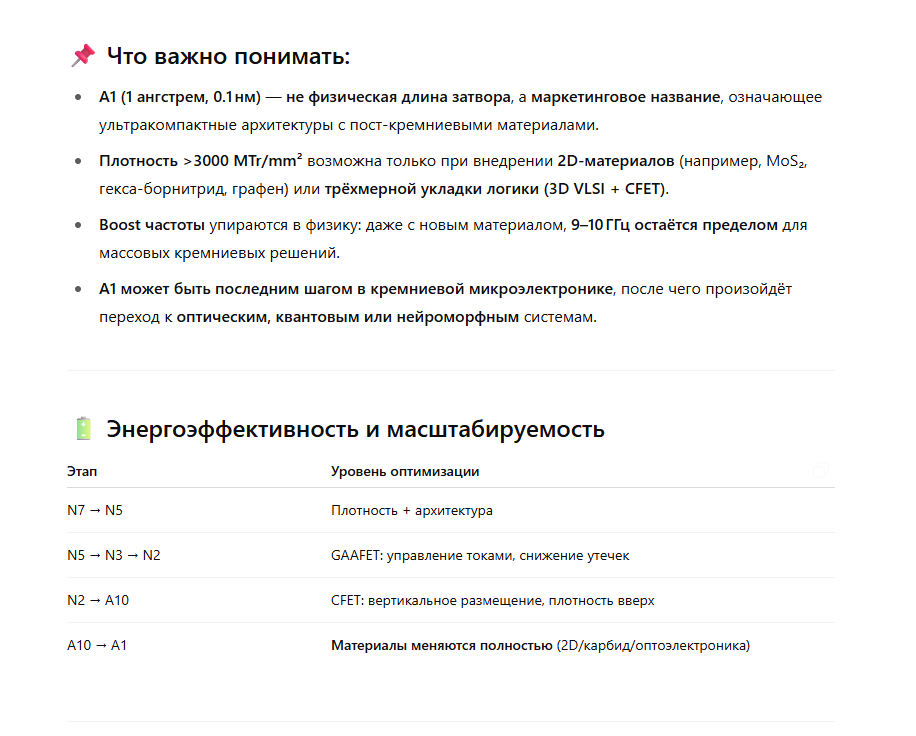

	детали

P.S.:

а так ваще, ожидается, что A1 техпроцесс только освоят не ранее 2040-го года

xma>таблица от TSMC N7 к TSMC A1 (грубая оценка от ChatGPT)

ChatGPT :

Перспективы 2D-материалов (двумерных кристаллов) в электронике — огромные, и они могут превзойти как кремний, так и CNT, особенно в будущем.

CNT и 2D-материалы могут работать при меньших напряжениях (≤0.3 В) → меньший разогрев → возможен boost >10 ГГц.

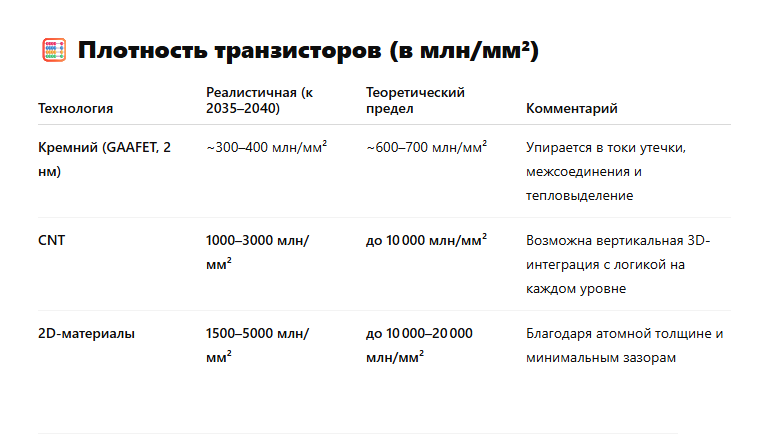

	плотность

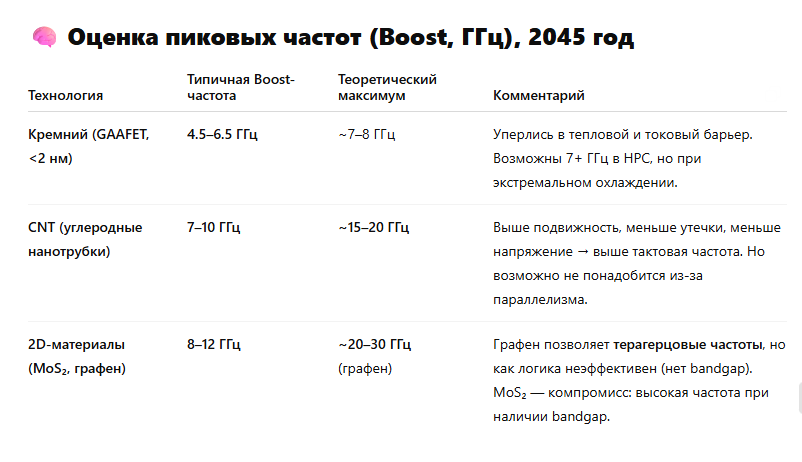

	частота

P.S.:

Баллистические транзисторы

Используют баллистический транспорт электронов — без рассеяния.

В CNT, графене, 2D-материалах — возможно перемещение на 100–500 нм без столкновений → частоты до 1 ТГц.

Пока только лабораторные.

Реалистичные терагерцовые чипы возможны:

в радиочастотной и фотонной логике — уже до 1–2 ТГц (RF, генераторы, модуляторы),

в логике общего назначения — только после 2035–2045 гг., при использовании баллистических транзисторов на графене, CNT или 2D-материалах.
